揭秘航空钛合金零件的关键角色与先进加工工艺

  在追求更高、更快、更远的航空征途上,一种被誉为“太空金属”的材料——钛合金,已成为现代飞机的“骨骼”与“筋肉”。从掠过长空的战斗机到横跨大洋的宽体客机,其卓越的综合性能正深刻重塑着航空器的设计与制造极限。那么,航空钛合金零件主要有哪些? 它们又是如何被精密加工,最终托起人类的飞天梦想呢?

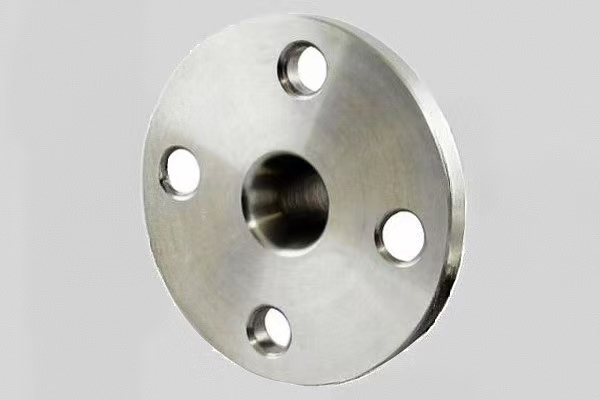

航空钛合金零件

  一、 核心舞台:航空钛合金零件的关键角色

  钛合金在航空领域的应用绝非偶然。它集高强度、低密度(约为钢的60%)、优异的耐腐蚀性(尤其对抗盐雾环境)、出色的高温稳定性(部分合金)以及良好的抗疲劳性能于一身,是飞机轻量化、长寿命、高可靠性的理想选择。其主要“战场”集中在:

  1.航空发动机的“力量核心”

  ◇压气机部件: 这是钛合金应用最广泛的区域。风扇叶片(现代大涵道比发动机的关键)、压气机叶片(多级)、压气机盘(叶片的安装基座)、鼓筒和机匣(压气机的壳体结构件)大量采用钛合金。它们工作在高温高压气流中,承受巨大的离心力和气动载荷,钛合金的高比强度、抗蠕变和抗疲劳性能至关重要。如波音787的GEnx发动机,其巨大的风扇叶片正是钛合金制造的典范。

  2.机身结构的“轻量脊梁”

  ◇主承力结构件: 包括关键的起落架支柱和横梁(承受巨大的冲击载荷)、机翼与机身连接的中央翼盒部分结构、部分机翼梁和肋。使用钛合金替代高强度钢,能显著减轻重量而不牺牲强度。

  ◇舱门、舱盖、蒙皮与紧固件: 某些高性能飞机(如战斗机)的舱门、舱盖(如发动机舱)、部分高温区或关键部位蒙皮会使用钛合金。钛合金紧固件(螺栓、铆钉)因其高强度、轻量化和优异的抗腐蚀性,在飞机上被广泛使用,数量庞大。

  ◇防火墙与发动机吊架: 靠近发动机的高温区域,如防火墙(隔离发动机火情的屏障)和发动机吊架的某些部件,需要钛合金的耐热性能。

  3.飞行控制与液压系统的“精密关节”

  ◇操纵系统部件: 如摇臂、连杆、支架等关键传力构件,要求高强度和刚度,钛合金是理想选择。

  ◇液压系统部件: 部分高压管路、接头和作动筒壳体使用钛合金,利用其良好的抗腐蚀能力应对液压油环境。

  4.其他关键系统

  ◇辅助动力装置 (APU) 部件: 类似于主发动机,其压气机部件也常采用钛合金。

  ◇防冰系统管路: 某些高温防冰管路。

  ◇座椅滑轨: 部分高强度要求的座椅滑轨。

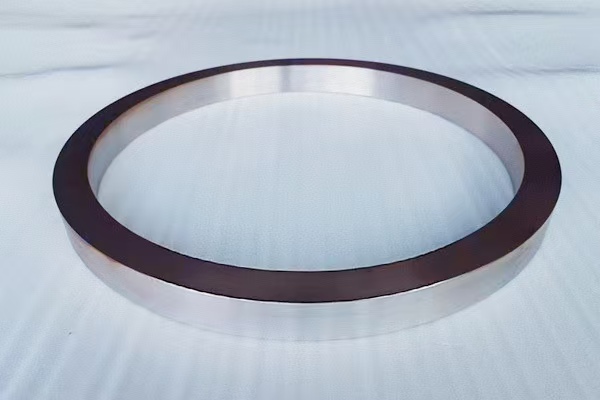

航空钛合金零件

  二、 点石成金:航空钛合金零件的先进加工工艺

  加工钛合金绝非易事,其“倔强”的特性对制造提出了严苛挑战:

  ◆高强度和低导热性: 导致切削力巨大,切削温度极易积聚(热量难以通过工件和切屑传导出去),加速刀具磨损甚至失效。

  ◆高化学活性: 高温下易与刀具材料(尤其是含碳的硬质合金)发生化学反应,形成月牙洼磨损,粘刀现象严重。

  ◆弹性模量较低: 加工中易产生让刀和振动,影响尺寸精度和表面光洁度。

  ◆加工硬化倾向: 加剧刀具磨损。

  为了驯服这种“倔强”的金属,航空制造业发展并广泛应用了多种精密、高效的加工工艺:

  1.精密机械加工

  高速加工:采用高转速、适当的进给、较小的切削深度,配合高压冷却液(通常使用油基冷却液效果更好),旨在控制切削温度,减少热影响区,提高效率和表面质量。五轴联动加工中心对于复杂曲面零件(如叶片、整体叶盘)的加工至关重要。

  刀具技术:广泛使用 PCD(聚晶金刚石) 刀具精加工,以及 亚微晶硬质合金、涂层硬质合金(如TiAlN, AlCrN)刀具进行粗、半精加工。刀具几何角度的优化(如前角、后角)对排屑和散热至关重要。

  工艺优化:严格的工艺规程,包括切削参数(速度、进给、切深)的科学选择、充分的冷却润滑、稳固的工件装夹以抑制振动。

  2.特种成形技术

  热成形/超塑成形(SPF)及扩散连接(DB):SPF利用钛合金在特定高温和低应变速率下的超塑性,可一次成形复杂空心结构件(如舱门、机匣),大幅减少零件数量和连接件。SPF/DB组合技术能制造出整体性极强、重量极轻的夹层结构,在航空航天应用广泛。

  等温锻造:在模具和坯料保持恒温(通常在钛合金的β相变点以下)条件下进行慢速锻造,可获得流线分布合理、组织均匀、力学性能优异的高精度锻件(如大型风扇盘、压气机盘)。

  3.增材制造

  激光选区熔化(SLM)/电子束熔化(EBM):直接根据三维模型逐层熔化钛合金粉末进行制造。这项革命性技术特别擅长制造传统方法难以加工或成本极高的复杂拓扑优化结构、内部流道零件(如燃油喷嘴、轻量化支架、仿生结构件)、以及小批量快速原型和备件。它能显著减少材料浪费,缩短生产周期。

  4.连接技术

  激光焊/电子束焊: 能量密度高、热输入集中、焊缝窄、变形小、深宽比大,非常适合于钛合金精密部件的焊接(如发动机机匣、管路)。

  线性摩擦焊: 用于连接旋转对称部件(如将叶片焊接到整体叶盘盘体Blisk上),接头强度接近母材。

  真空钎焊: 用于连接薄壁或复杂结构件。

  5.热处理与表面强化

  热处理: 固溶处理+时效是提升钛合金(尤其是α+β型如Ti-6Al-4V)强度的关键工艺,需精确控制温度和时间。

  喷丸强化: 在零件表面引入压应力层,显著提高其疲劳强度和抗应力腐蚀能力,对起落架、叶片等关键件尤为重要。

  表面涂层: 应用耐磨、抗氧化或封严涂层,以提升零件在极端环境下的服役性能。

  从支撑庞然大物的起落架到驱动巨擘的发动机叶片,从坚固的机身骨架到精密的液压管路,钛合金零件是现代飞机实现高推重比、长航程、低油耗与安全飞行的关键保障。而将这些“太空金属”塑造成符合严苛标准的精密零件,则依赖于高速切削、热成形/超塑成形、增材制造等先进工艺对加工挑战的不断攻克,以及高能束焊接与精密表面强化技术的支撑。展望未来,新型钛合金的研发与智能制造等技术的深度应用,将推动航空钛合金零件制造向着更高精度、效率、性能和更低成本持续迈进,让这曲凝聚材料与工艺智慧的“钛”度之歌,在蓝天永续回响。
